全自動影像測量儀

簡要描述：全自動影像測量儀它能夠便捷而快速的進行三維坐標測量與SPC結果分類，并滿足現代制造業對尺寸檢測日益突出的要求：更高速、更便捷、更精準的測量需要，解決制造業發展中的又一個瓶頸技術。

更新時間：2025-05-13
產地類別：國產
廠商性質：經銷商
訪問量：50

產品咨詢聯系我們

產品分類

Product Category

相關文章

詳細介紹

品牌	首豐	價格區間	5萬-10萬
產地類別	國產	應用領域	綜合

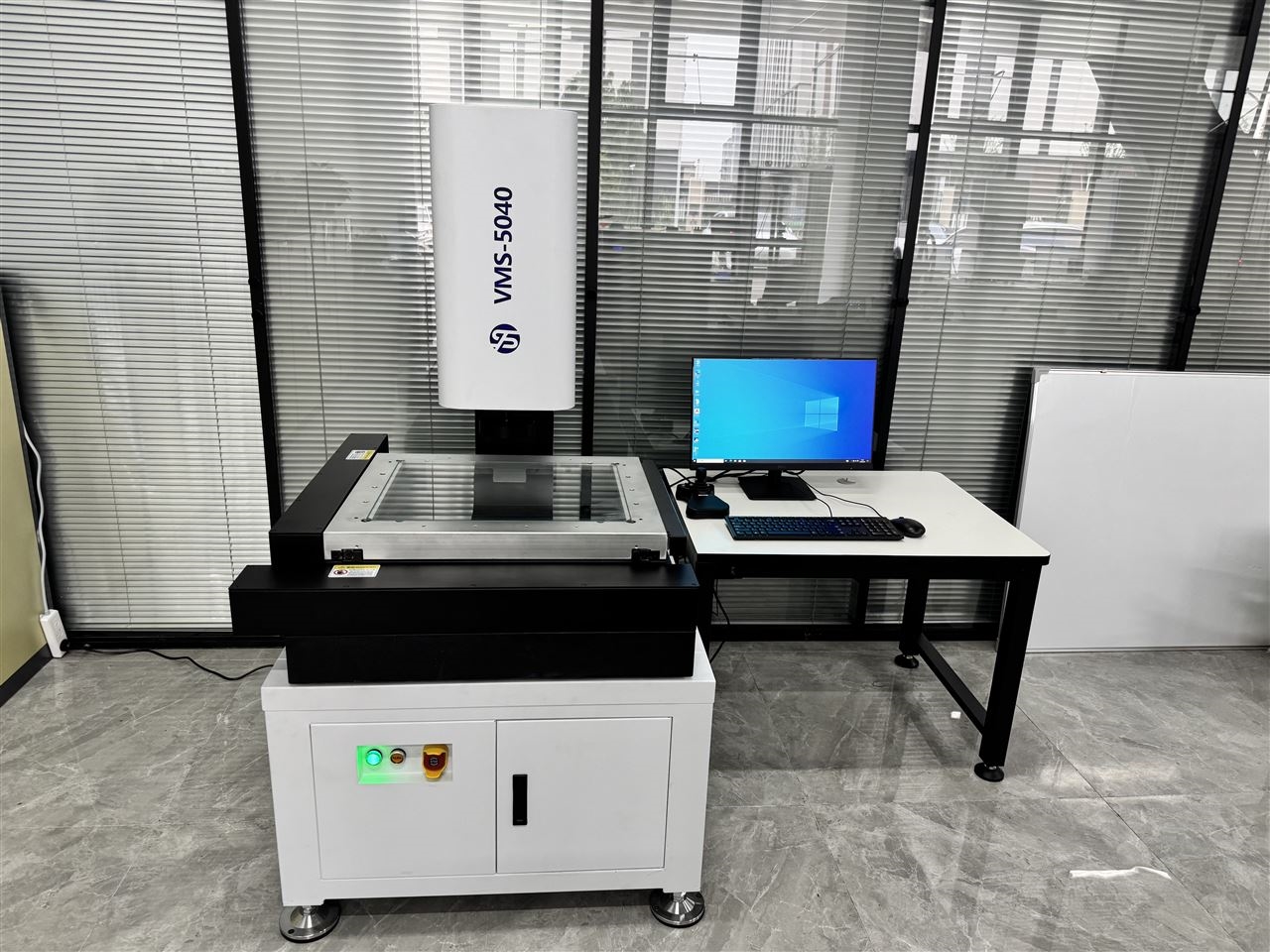

全自動影像測量儀

簡介：全自動影像測量儀，它能夠便捷而快速的進行三維坐標測量與SPC結果分類，并滿足現代制造業對尺寸檢測日益突出的要求：更高速、更便捷、更精準的測量需要，解決制造業發展中的又一個瓶頸技術。

應用領域：全自動影像測量儀在精密電子、晶圓科技、刀具、塑膠、精密零件、彈簧、沖壓件、接插件、模具、軍工、二維抄數、繪圖、工程開發、五金塑膠、PCB板、導電橡膠、粉末冶金、螺絲、鐘表零件、手機、醫藥工業、光纖器件、汽車工程、航天航空、高等院校、科研院所等領域具有廣泛應用。

功能：全自動影像測量儀，它具有人工測量、CNC掃描測量、自動學習測量三種方式，并可將三種方式的模塊疊加進行復合測量?？蓲呙枭渗B瞰影像地圖，實現點哪走哪的全屏目標牽引，測量結果的生成圖形與影像地圖圖影同步，它可點擊圖形自動回位、全屏鷹眼放大。可對任意被測尺寸通過標件實測修正造影成像誤差，并對其進行標定，從而提高關鍵數據的批測精度。全自動影像測量儀有著友好的人機界面，支持多重選擇和學習修正。

特點：

1、花崗石底座和立柱基礎，確保機構不易形變。

2、XYZ軸采用直線導軌和交叉滾柱導軌設計，符合導軌最佳受力原理，具有高精度及運行穩定的特點。

3、花崗石立柱背面采用厚鋼片鎖固,增強Z軸的韌性，確保不會折斷。

4、在立柱底部采用鋼板連接，是橫梁、立柱構成一個整體，確保機構不會變形。

5、YX軸硬體閉環結構，確保運行時不會出現左右偏擺或甩尾的物理現象，精度得到提高。

6、Z軸采用交叉導軌，利用滾珠絲桿傳動，運行穩定，確保精度。

7、QMS影像測量軟件可自動編程，全自動檢測。

全自動影像測量儀 技術規格表：

儀器規格技術參數		VMS-4030E
測量范圍	X(mm)	400
	Y(mm)	300
	Z(mm)	200
工作臺	金屬臺面尺寸	560ⅹ460
	玻璃臺面尺寸	429ⅹ329
	儀器重量	320
	外型尺寸（長ⅹ寬ⅹ高）（mm）	910ⅹ660ⅹ960
儀器精度		測量精度	X,Y 軸≤（3+L/200）μm Z軸≤（5+L/150）μm
		重復精度	≤2μm
		X,Y雙向區段精度	≤2μm
		X、Y、Z光柵分辨率	0.001mm
影像系統		變焦物鏡倍率	0.7～4.5X
		視頻總倍率	30X～180X
		物方視場	7-1.1mm
測量軟件		軟件Inspect3D
測量軟件		軟件Inspect3D
		軟件功能： 2D、2.5D元素測量：點、線、圓、圓弧、橢圓、距離、角度、矩形、O形環、槽型、開云線、閉云線、同心度、深度、平行度、對稱度、垂直度、高度、平面距、傾斜度。 3D元素測量：圓柱體、圓椎體、球體等。組合元素測量：兩點距離、兩線距離、點到線距離、點到圓距離、線到圓距離、圓心距、兩線交點、組合角度、角平分線、兩線中線、三點組合圓、線圓切點。
電源		110V（AC）～220V(AC) 50HZ 總功率：1000W
使用環境		溫度：20±5℃ 濕度：45%-65%
